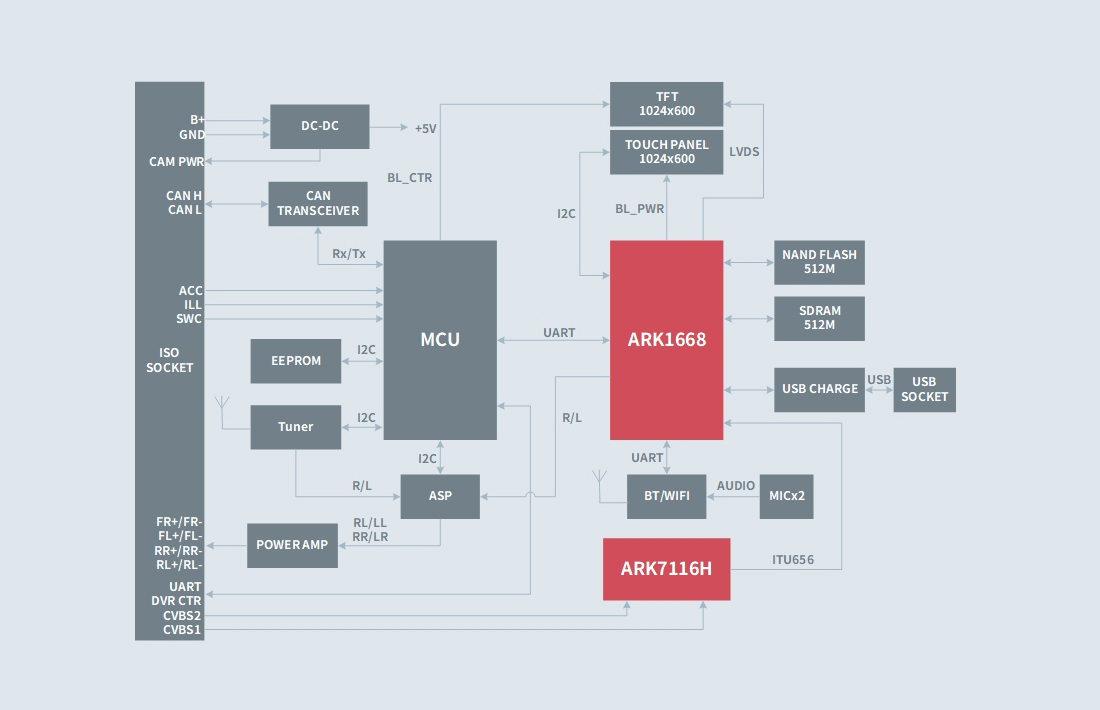

本方案是ARK711H6在車載信息系統中的倒車顯示上的應用。

主要功能如下：

• 復合視頻輸入，支持多標準：NTSC M，NTSC N，NTSC 4.43，NTSC-Japan；PAL(B,D,G,H,I,M,N)；SECAM(D,K,K1,L,B,G)

• 支持三路CVBS輸入 ITU601輸出分辨率1280*720

• 12-bit CMOS視頻AD轉換 內置鎖相環和行鎖時鐘產生模塊

• 數字鎖相環水平同步處理，水平和垂直同步檢測

• 單晶體實現多標準負載波恢復，自動檢測3.58MHz和4.43MHz色副載波頻率

• 2-D梳狀濾波器用于亮色分離，PAL延遲線用于糾正PAL相位誤差

• 支持去隔行和幀率轉換輸出

• 50Hz和60Hz場頻自動檢測及自動在NTSC、PAL和SECAM標準之間轉換

• 通過IIC總線控制亮度、對比度、飽和度、色度和清晰度

• 標準ITU656的YUV4:2:2（8-bit）輸出 芯片單3.3供電輸入，內置1.2V LDO

• 工作溫度：-40°C ～ +85°C 封裝：QFN 40
